Katoda nie jest po prostu „minusem” w układzie elektrycznym. Ja zaczynam od jednego pytania: czy układ oddaje energię, czy ją pobiera, bo właśnie od tego zależy, jak odczytać bieguny, symbole i zachowanie elementu. To ważne przy bateriach, diodach prostowniczych, ładowarkach, a nawet w lampach elektronowych.
Najważniejsze fakty, które porządkują temat od razu
- To elektroda, na której zachodzi redukcja, czyli przyjmowanie elektronów.
- W układzie oddającym energię biegun bywa dodatni, a w zasilanym z zewnątrz często ujemny.
- W lampie elektronowej rozgrzany emiter uwalnia elektrony w procesie emisji termoelektronowej.
- W diodzie półprzewodnikowej stronę katodową rozpoznasz po kresce symbolu lub pasku na obudowie.
- Najczęstszy błąd to mylenie funkcji elektrody z jej stałym znakiem.
Katoda w ogniwie, diodzie i lampie elektronowej

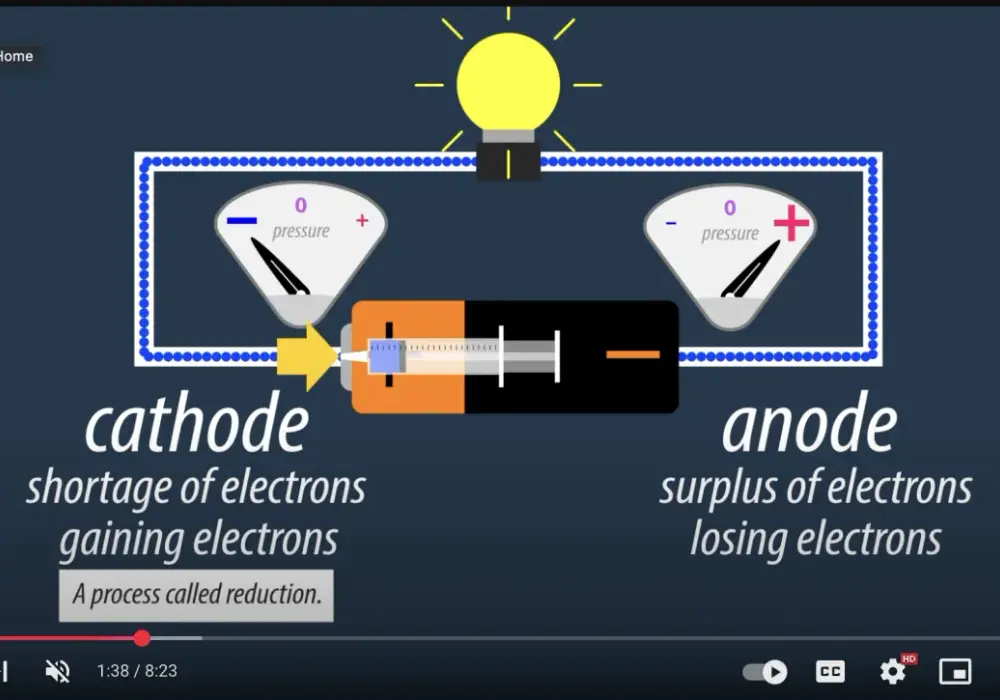

Według IUPAC to elektroda, na której zachodzi redukcja. W praktyce ta definicja jest stała, ale znak na zacisku już nie zawsze. W ogniwie galwanicznym podczas oddawania energii ta elektroda zwykle ma potencjał dodatni, w układzie elektrolitycznym wymuszanym z zewnątrz bywa ujemna, a w lampie elektronowej rozgrzany emiter pracuje jako źródło elektronów i wysyła je w stronę anody.
| Układ | Co dzieje się na elektrodzie | Co to oznacza w praktyce |
|---|---|---|
| Ogniwo galwaniczne podczas rozładowania | Redukcja | Zwykle biegun dodatni |
| Ogniwo elektrolityczne lub ładowanie akumulatora | Redukcja | Zwykle biegun ujemny |
| Lampa elektronowa | Emisja elektronów | Elektroda emitująca ładunki ujemne |
Ja lubię sprowadzać to do jednego zdania: funkcja elektrody jest ważniejsza niż skrót „plus” albo „minus”. Taka kolejność myślenia od razu prowadzi do kolejnej rzeczy, czyli do tego, dlaczego ten sam element potrafi zmieniać znak w zależności od trybu pracy.
Dlaczego znak potrafi się odwracać
Najkrócej: nazwa wynika z reakcji, a nie z koloru przewodu. Na jednej elektrodzie zachodzi redukcja, na drugiej utlenianie, ale znak zacisku zależy od tego, czy układ sam generuje prąd, czy jest wymuszany z zewnątrz. Właśnie dlatego ten sam zestaw elektrod w baterii potrafi zachowywać się inaczej podczas rozładowania i ładowania.
- W źródle energii bieguny opisujesz inaczej niż w układzie pobierającym energię.
- Prąd umowny płynie odwrotnie niż elektrony, więc trzeba pilnować, o który opis chodzi.
- W praktyce kluczowe jest pytanie o stan pracy: rozładowanie, ładowanie, prostowanie albo emisję w próżni.
To właśnie tutaj najłatwiej o uproszczenie, które działa tylko połowicznie. Gdy ktoś mówi „minus”, zwykle ma na myśli konkretny tryb pracy, a nie uniwersalną regułę dla wszystkich urządzeń. Gdy to rozdzielisz, znacznie łatwiej czyta się schematy i symbole na obudowach.
Gdzie spotkasz ją w praktyce
W codziennej elektronice ta elektroda pojawia się częściej, niż wielu osobom się wydaje. Najbardziej opłaca się patrzeć na cztery grupy zastosowań: magazynowanie energii, prostowanie, emisję elektronów w próżni i układy pomocnicze w energetyce.
| Przykład | Co warto zapamiętać | Dlaczego to ważne |
|---|---|---|
| Ogniwo kwasowo-ołowiowe | Około 2 V na celę | Popularne w UPS, zasilaniu awaryjnym i starszych układach magazynowania energii |
| Ogniwo litowo-jonowe | Około 3,6 V nominalnie, pełne ładowanie zwykle do 4,2 V | Najczęściej spotykane w elektronice, narzędziach i magazynach energii |
| Dioda prostownicza | Pasek na obudowie oznacza stronę katodową | Pomaga szybko ustalić kierunek przewodzenia i uniknąć odwrotnego podłączenia |
| Lampa elektronowa | Rozgrzany element emituje elektrony | Wciąż spotykana w wybranych układach audio, RF i specjalistycznych źródłach wysokiego napięcia |
W energetyce ten sam język wraca też przy ochronie katodowej zbiorników, fundamentów i rurociągów, więc nie jest to wyłącznie temat z podręcznika do elektroniki. Im lepiej rozumiesz te przykłady, tym szybciej widzisz, gdzie kończy się teoria, a zaczyna prawidłowe podłączenie w realnym układzie.
Jak odróżnić stronę katodową na schemacie i obudowie
Gdy pracuję z dokumentacją, zawsze zaczynam od symbolu, bo tam najczęściej ukrywa się odpowiedź. W diodzie półprzewodnikowej kreska przy symbolu oznacza stronę katodową, na obudowie pomaga pasek, a w danych katalogowych szukam pinoutu, nie domysłów.
- Sprawdź symbol na schemacie, zanim spojrzysz na płytkę.
- W diodach prostowniczych szukaj paska na obudowie albo kreski w symbolu.
- W akumulatorach patrz na oznaczenia + i -, ale pamiętaj, że interpretacja zależy od tego, czy układ ładuje się, czy oddaje energię.
- W lampach elektronowych sprawdzaj kartę katalogową i układ wyprowadzeń grzałki oraz elektrody emitującej.
- Przy diagnostyce używaj testu diody lub multimetru, zamiast zakładać kierunek przewodzenia z pamięci.
To prosta procedura, ale skuteczna. Jeśli ją stosujesz, dużo rzadziej mylisz diodę blokującą z prostowniczą, a przy źródłach zasilania szybciej widzisz, czy problem leży w biegunowości, czy w samym układzie.
Najczęstsze pomyłki, które robią bałagan w diagnozie
Najwięcej czasu traci się nie na skomplikowanych obliczeniach, tylko na błędnym założeniu, że jedna nazwa zawsze oznacza to samo. W serwisie i przy uruchamianiu układów powtarzają się głównie cztery pomyłki.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Utożsamianie elektrody z minusem na stałe | Pojawia się błędna interpretacja przy ładowaniu lub w układzie odwracalnym | Sprawdzaj tryb pracy i rodzaj ogniwa |
| Ignorowanie kierunku prądu umownego | Łatwo pomylić wnioski przy analizie schematu | Rozdzielaj opis przepływu elektronów od opisu prądu |
| Odczytywanie symbolu bez datasheet | Pomyłka przy diodzie, lampie albo nietypowym module | Zawsze weryfikuj dokumentację elementu |
| Mylenie masy, obudowy i bieguna | Fałszywa diagnoza i niepotrzebne pomiary | Sprawdzaj, czy masa układu jest rzeczywiście połączona z danym biegunem |
Jeśli mam wskazać jeden szczególnie kosztowny błąd, to jest nim zakładanie, że biegunowość jest przypisana na stałe bez sprawdzenia trybu pracy. Właśnie przez taki skrót myślowy padają diody, przepalają się bezpieczniki albo ktoś zaczyna szukać usterki tam, gdzie jej nie ma. W elektrotechnice i elektronice ta ostrożność naprawdę się zwraca.
Dlaczego ten detal jest ważny w instalacjach pv i magazynach energii
W systemach PV, ładowarkach i magazynach energii ta wiedza nie jest teorią dla ciekawych. Jeśli projektujesz lub serwisujesz układ z akumulatorami, prostownikiem, BMS-em albo zabezpieczeniem przed cofaniem prądu, poprawne rozpoznanie elektrod decyduje o bezpieczeństwie, sprawności i szybkim uruchomieniu systemu. W praktyce chodzi o mniej awarii, mniej grzania się elementów i mniej niepotrzebnych testów „na ślepo”.
Ja trzymam się jednej zasady: nie zgaduję znaku na podstawie nazwy, tylko sprawdzam rolę układu, kierunek reakcji i oznaczenia w dokumentacji. To prosta metoda, ale właśnie ona najczęściej chroni przed błędnym podłączeniem, zwłaszcza tam, gdzie energia z fotowoltaiki trafia do magazynu, ładowarki albo układu prostowniczego. Jeśli zapamiętasz tylko tyle, i tak wyciągniesz z tematu najwięcej.
